Труба профильная

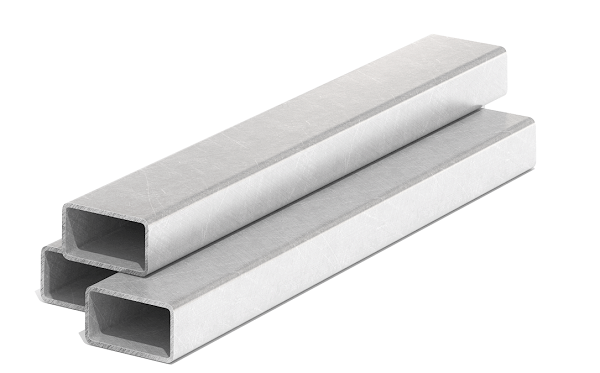

Профильная труба — металлическое изделие с полым сечением, отличным от круглого (прямоугольное, квадратное, овальное). Изготавливается из стали, алюминия или нержавеющих сплавов методом холодной/горячей деформации или электросварки. Отличается повышенной жесткостью и устойчивостью к изгибающим нагрузкам благодаря ребрам сечения.

Основные стандарты:

• ГОСТ 8645-68 (прямоугольные), ГОСТ 8639-82 (квадратные), DIN 59411, EN 10219.
  Ключевые отличия от круглой трубы:

• Упрощенный монтаж за счет плоских граней.

• Равномерное распределение нагрузки по всей конструкции.

• Экономия материала при сохранении прочности.

Материал и производство

Материалы:

• Углеродистая сталь (Ст3сп, Ст20): Для общего строительства и мебели. Предел прочности — 370–500 МПа.

• Низколегированная сталь (09Г2С): Для эксплуатации при температурах от –70°C.

• Нержавеющая сталь (AISI 304, AISI 316): Коррозионностойкие сплавы для химической, пищевой промышленности.

• Алюминий (АД31, АМг3): Легкие конструкции, декоративные элементы.

Технологии производства:

1. Холоднодеформированная: Изготовление из штрипса (ленты) путем гибки и сварки шва. Высокая точность (±0,5 мм).

2. Горячедеформированная: Прокат нагретой заготовки через валки. Повышенная прочность, но меньшая геометрическая точность.

3. Электросварная: Сварка кромок с использованием индукционных токов.

Типоразмеры и параметры

Основные типоразмеры стальных труб (ГОСТ 8639-82):

Сечение (мм)	Толщина стенки (мм)	Вес 1 м/п (кг)	Длина (м)	Момент инерции (см⁴)
20x20	1.5–2.0	0.93–1.50	6; 12	0.47–0.89
40x40	2.0–3.0	2.30–4.30	6; 12	4.60–9.12
60x30	2.0–4.0	2.82–6.84	6; 12	8.15–18.30
100x100	4.0–8.0	11.7–22.2	6; 12	178–325

Расчетные параметры:

• Вес: Формула Вес=2⋅(a+b−2t)⋅t⋅0,00785Вес=2⋅(a+b−2t)⋅t⋅0,00785 (для прямоугольных труб), где aa, bb — стороны сечения, tt — толщина стенки.

• Допуски: По ГОСТ: ±1% по сечению, ±0.2 мм по толщине стенки.

• Радиус закругления углов: 1.5–2.5 толщины стенки.

Область применения

Строительство:

• Каркасы зданий, ангаров, теплиц.

• Опоры для навесов, козырьков, рекламных конструкций.

• Армирование бетонных плит и колонн.

Промышленность:

• Рамы для станков, конвейеров, транспортных средств.

• Изготовление стеллажей, грузовых платформ.

Бытовое использование:

• Каркасы мебели (кровати, столы, шкафы).

• Садовые конструкции (беседки, заборы, перголы).

Спецназначение:

• В энергетике — опоры ЛЭП, солнечных электростанций.

• В дизайне — декоративные элементы с порошковой покраской.

Обработка поверхности

Защитные покрытия:

• Оцинкование: Термодиффузионное (толщина 20–40 мкм) или горячее (40–60 мкм).

• Порошковая покраска: Полимерное покрытие (толщина 80–200 мкм) с выбором цвета по RAL.

• Анодирование (для алюминия): Повышение износостойкости и декоративных свойств.

Механическая обработка:

• Резка: Ленточнопильные станки, плазменная резка (для толстостенных труб).

• Сварка: MIG/TIG-сварка для нержавеющих труб, ручная дуговая — для черной стали.

Преимущества

Технические характеристики:

• Жесткость: Момент инерции прямоугольной трубы 60x30x2 мм — 8.15 см⁴ (в 2 раза выше, чем у круглой трубы аналогичного веса).

• Температурная устойчивость: Стальные трубы сохраняют свойства при –50°C до +300°C.

• Срок службы: Оцинкованные трубы — до 50 лет в умеренном климате.

Экономические плюсы:

• Снижение затрат на фундамент за счет малого веса.

• Минимизация отходов при монтаже благодаря стандартным размерам.

Ответы на частые вопросы

1. Как выбрать размер трубы?
Зависит от нагрузки:

• Для забора или теплицы: 20x20x1.5 мм.

• Для навеса: 40x40x2 мм.

• Для каркаса здания: 100x100x4 мм.

2. Можно ли использовать профильную трубу на улице?
Да, при наличии оцинковки или покраски. Черная сталь требует регулярной антикоррозийной обработки.

3. Какая максимальная нагрузка на трубу 40x40x2 мм?
Допустимая вертикальная нагрузка — до 700 кг/м (при длине пролета 3 м).

4. Совместима ли труба с болтовыми соединениями?
Да, предварительное сверление отверстий обязательно. Для динамических нагрузок используйте усиленные крепежи.

5. Как рассчитать вес конструкции?
Умножьте вес погонного метра на общую длину труб. Пример: 10 м трубы 60x30x2 мм = 2.82 кг/м * 10 = 28.2 кг.

6. Можно ли гнуть профильную трубу?
Да, на трубогибочном станке. Минимальный радиус изгиба — 3–4 сечения трубы.
